Los archivos DXF (Drawing Exchange Format) son archivos de intercambio de dibujos realizados en CAD. Se trata de una formato creado por Autodesk con el fin de poder importar y exportar dibujos creados con AutoCad desde/a otros programas.

Sin ser el único formato de intercambio, es el más conocido y utilizado, y consecuentemente el que utiliza WinTess3 para poder relacionarse con otros programas de CAD.
Sin embargo, el uso de este intercambio puede generar ciertos errores o inconvenientes, debido a que WinTess3 se relaciona con DXF de formas distintas:

• 1. Menú Archivo | Exportar DXF
  2. Menú Archivo | Importar DXF
  3. Menú Archivo | Crear nuevo | Malla, en la ventana Perímetro, botón Importar DXF
  4. Menú Auxiliares | Importar DXF
  5. Menú Patrones | Dibujar patrones –> nueva ventana –>menú DXF

Menú Archivo | Exportar DXF

El programa exporta la estructura que esté analizando en este momento. El programa permite escoger qué objetos deseamos exportar al archivo DXF. Cada grupo se colocará en una capa diferente, de forma que sea muy fácil, desde el programa de CAD que lo vaya a importar, activar o desactivar algunas capas y ver solamente lo que queramos.

Exportar DXF

Menú Archivo | Importar DXF

El menú importar DXF está pensado en primer lugar para poder importar los archivos que ha creado WinTess3 a través del menú Exportar DXF. Se supone que el usuario ha realizado alguna operación de CAD y vuelve a recuperar el archivo.

Importar DXF

Sin embargo, esta una operación poco interesante, ya que los objetos que se han guardado (nudo, barras, cables, tubos, membrana, etc) han pasado de ser entidades con ciertas propiedades a puras líneas rectas o triángulos en el espacio. Por lo tanto, al importarlas de nuevo habremos perdido todas las propiedades y deberemos dárselas otra vez manualmente.

Si importamos un archivo que hemos creado directamente en el programa de CAD que estemos utilizando, estamos en las mismas. Lo único que vamos a importar son nudos (NODE), líneas (LINE) y triángulos (3DFACE).

NOTA:
Si no se saben las capas que utiliza el archivo DXF, es mejor marcar la casilla de “Todas las capas”, a fin de leer el máximo de información. De lo contrario e muy posible que nos encontremos con el mensaje desagradable que dice:

Archivo sin datos

De hecho, WinTess3 va ampliando poco a poco el número de entidades que puede leer de un archivo DXF, pero de momento (versión 3.102) no es capaz de leer arcos, ciertas polilíneas, circunferencias, etc.

Menú Archivo | Crear nuevo | Malla (ventana Perímetro, botón Importar DXF)

Éste es un caso muy particular de lectura de archivos DXF.

Cuando pulsamos sobre el botón Importar DXF de la ventana Perímetro, nos aparece un mensaje que nos recuerda que tipo de entidad vamos a leer. De momento (versión 3.102) el programa solamente lee una polilínea cerrada.

Lectura de una polilínea como perímetro de la malla

El programa nos permite utilizar el centro de coordenadas del archivo DXF, pero en el caso bastante común, de que el usuario haya dibujado la polilínea sin prestar demasiada atención donde está el centro de coordenadas, es mejor dejar al programa que utilice el que mejor le convenga.

Menú Auxiliares | Importar DXF

Éste es otro caso. Se trata de importar un archivo DXF que no forma parte de la estructura tensada. Todo lo que importemos: puntos, líneas, triángulos, polilíneas, etc, formará parte del conjunto de líneas auxiliares (pintadas de color naranja) que solamente sirven como referencia a la hora de crear nudos, crear barras, crear geodésicas, etc.

Importar un DXF como líneas auxiliares

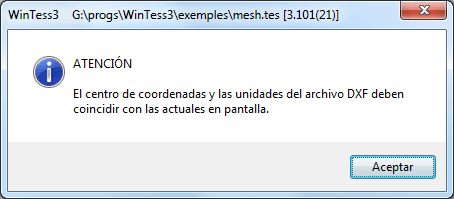

En este caso es vital que el centro de coordenadas del archivo DXF coincida con el centro de coordenadas de nuestra estructura, ya que de lo contrario será un caos, y no nos va a servir para nada.

El “para qué” vamos a importar un archivo DXF como auxiliar puede ser muy variado:

• 1. Poder montar varias formas creadas individualmente en una sola (menú Archivo|Insertar&Mezclar)
  2. Usar las referencias de un proyecto real
  3. Situar la membrana en unas coordenadas que hemos creado con un programa de CAD, en el cual no sentimos más cómodos, etc.
  4. etc.

Menú DXF (ventana dibujar patrones)

Finalmente nos encontramos con el último caso. Se trata de exportar los patrones que hemos realizado, a un archivo DXF.

Exportar patrones

Hay varias razones para ello:

1. 1. Actualmente muy patrones se cortan con una máquina de control numérico (CNC). Para ello debemos aportar un archivo digital con la información del patrón, organizada en capas: capa de corte, capa de dibujo, capa de plegado, etc. El formato DXF es aceptado por la práctica totalidad de las máquinas.
   2. Muchos patronajes (conjunto de patrones) deben ser manipulados posteriormente por distintas razones:
      • suavizar bordes
      • trazar esquinas (placas de vértice)
      • realizar agujeros
      • etc.

La forma más fácil para ello es utilizar cualquier programa de CAD, y prácticamente todos los programas de CAD aceptan archivos DXF.

Patronaje en DXF

1. 3. Guardar el archivo de patronaje para tareas posteriores sin tener que usar WinTess3.
